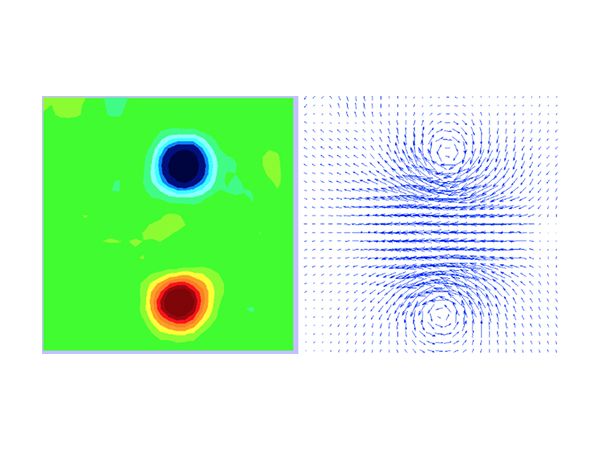

从泵出口旋涡对的动画
动画直接从DynamicStudio数据库生成
喷雾和颗粒特征
是一种非接触式激光光学测量技术，用于研究和诊断流动，湍流，微流体，喷雾雾化和燃烧过程。
标准PIV使用单个CCD或CMOS相机测量平面（2D2C）中的两个速度分量。
立体PIV使用两个相机测量平面中的三个速度分量（2D3C）。
Volumetric Velocimetry（也称为TOMO PIV）使用两个或更多相机测量体空间中的三个速度分量（3D3C）。
非接触式平面或
体积技术
速度范围从0到
超音速
两个或三个速度分量
同时测量
流场瞬时成像测量
速度范围从0到超音速
测量区域从小于1mm2
到大于1m2
提供统计数据，空间相关性和其它相关数据
结果与CFD结果类似
喷雾几何特征
喷雾几何特征测量系统用来表征喷雾的形状和质量。它由照明系统、摄像机和用于图像采集和分析的DynamicStudio软件组成。有两种照明系统可供选择：可以使用阴影照相技术的背景照明光源照明，也可以使用米氏散射或激光诱导荧光（LIF）的片光照明。对于快速脉冲雾化，如喷油雾化，建议使用激光光源，因为它的光脉冲短而强。为了改善光的能量分布，可以使用ShadowStrobe。
查看更多Dantec Dynamics公司基于图像测量和单点测量技术提供了喷雾和颗粒特征的测量方法：
- 粒子动态分析系统
- 干涉粒子图像测量系统
- 阴影粒径测量系统
- 喷雾几何
应用范围包括燃料喷射器喷射，制药喷雾剂，农业喷雾，工业喷涂，喷雾干燥，喷雾冷却等。阴影粒径测量系统还可以用于粉末和其它非球形颗粒测量。
