喷雾几何特征测量系统用来表征喷雾的形状和质量
由照明系统、摄像机和用于图像采集和分析的DynamicStudio软件组成
喷雾几何特征

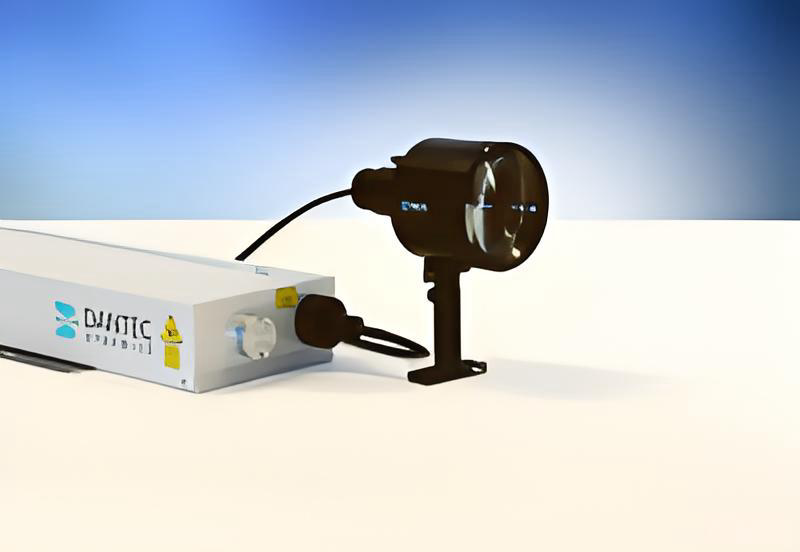

喷雾几何特征测量系统用来表征喷雾的形状和质量。它由照明系统、摄像机和用于图像采集和分析的DynamicStudio软件组成。有两种照明系统可供选择：可以使用阴影照相技术的背景照明光源照明，也可以使用米氏散射或激光诱导荧光（LIF）的片光照明。对于快速脉冲雾化，如喷油雾化，建议使用激光光源，因为它的光脉冲短而强。为了改善光的能量分布，可以使用ShadowStrobe。
基于阴影图像技术
测量喷雾贯穿距
测量喷雾锥角
统计锥形扩散参数
光脉冲短
光脉冲强
改善光的能量分布
快速脉冲雾化
产品介绍
喷雾几何特征测量系统用来表征喷雾的形状和质量。它由照明系统、摄像机和用于图像采集和分析的DynamicStudio软件组成。有两种照明系统可供选择：可以使用阴影照相技术的背景照明光源照明，也可以使用米氏散射或激光诱导荧光（LIF）的片光照明。对于快速脉冲雾化，如喷油雾化，建议使用激光光源，因为它的光脉冲短而强。为了改善光的能量分布，可以使用ShadowStrobe。

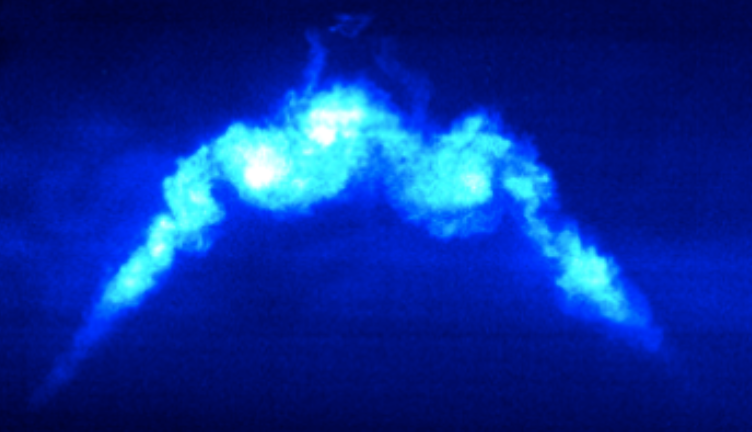

使用LIF测量多锥喷雾图像
产品特点
| 基于阴影图像技术，米氏散射或LIF图像 | 可以测量喷雾贯穿距 |
| 可以测量喷雾锥角 | 可以统计锥形扩散参数 |
相机
CCD和sCMOS相机
HiSense Zyla是第二代sCMOS相机，利用了传感器开发的最新成果——科学级CMOS (sCMOS)技术。这款新相机的独特之处在于，它能够同时提供超低噪音(1.7 e-)、极快的帧频(50Hz的全局快门模式)、宽动态范围(>25,000)、高分辨率(5.5 MP)和大视场。所有这些都将以60%的最大量子效率提供给您。这使得HiSense Zyla成为所有成像应用的理想相机，如PIV或基于光强的测量（如燃烧LIF等）。
查看更多
DualScope
该测量实验使用了一个单一的相机和双像器（DaulScope）设置，以捕获从汽油喷射器喷射图像的荧光信号。其目的是为这种复杂的测量寻找并证明一种有效的低成本方法，这种测量在过去非常昂贵并且不易操作。LIEF技术是一种同时可视化喷雾气相和液相的成像方法，能够更准确地描述喷雾的发展过程。
查看更多软件
DynamicStudio
DynamicStudio是界面友好、功能全面的科学成像软件平台。该平台包含了流体力学、喷雾诊断、颗粒形态表征、混合和燃烧诊断等领域的一系列方法和技术，使其成为最完整的先进科学成像测量软件。
查看更多同步器
