立体PIV配件

立体PIV标定工具

一系列标定工具：

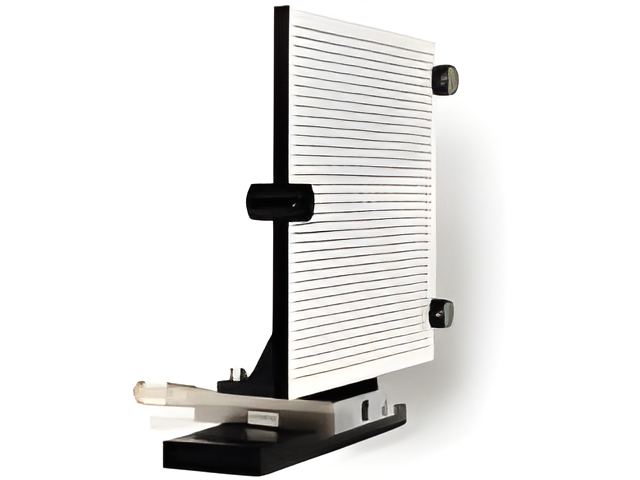

• 具有手动位移器的200×200mm三维标准标定板
• 双面双层标定板，不需要位移机构，面积达270×190mm
• 棋盘式标定板，涵盖多种标定尺寸

 同时，DynamicStudio支持自定义标定板，甚至在极端条件下支持手动标定。

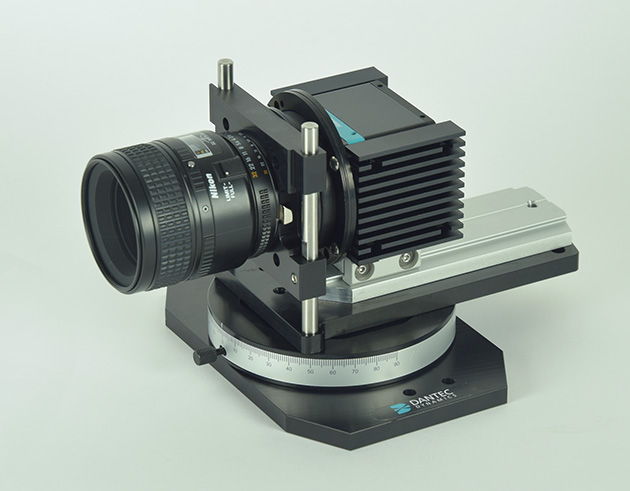

Scheimpflug相机支座

当以一定角度观察片光时，相机芯片(CCD或CMOS芯片)必须正确旋转以确保相机的整个视野均能聚焦。

相机芯片、镜头和物体平面必须在空间中交叉于一点，这样相机图像才能精确聚焦。

这被称为Scheimpflug条件，用于立体PIV (2D3C PIV)系统及体空间测速（3D3C PIV）系统。

该支座通常成对安装在连接台上。
